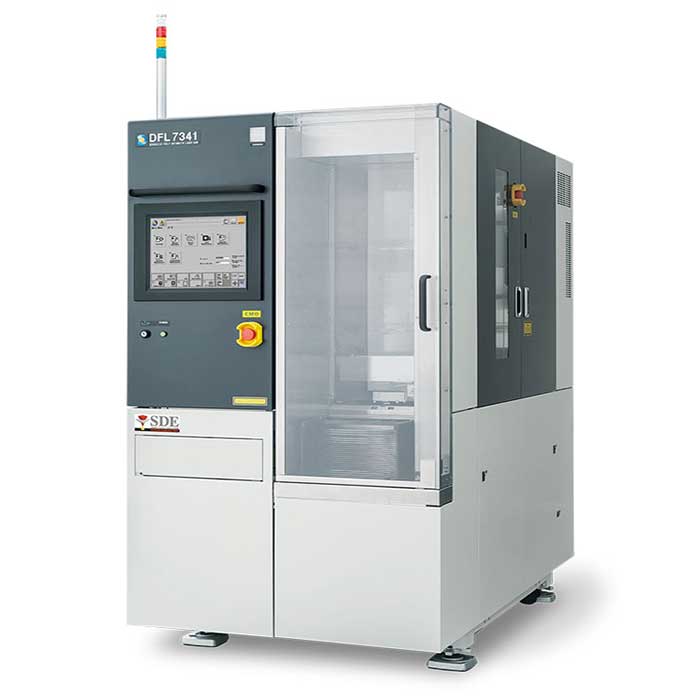

Maszyna do cięcia wafli DISCO DFL7341

Maszyna do cięcia płytek DISCO: Niewidzialna maszyna do cięcia laserowego DFL7341 skupia podczerwony laser o długości fali około 1300 nm wewnątrz płytki krzemowej, aby wytworzyć zmodyfikowaną warstwę, a następnie dzieli płytkę na ziarna poprzez rozszerzenie folii i inne metody, aby uzyskać niskie uszkodzenia, wysoką precyzję i wysokiej jakości efekty cięcia. Ta metoda tworzy zmodyfikowaną warstwę tylko wewnątrz płytki krzemowej, tłumi powstawanie zanieczyszczeń z przetwarzania i nadaje się do próbek o wysokich wymaganiach cząsteczkowych.

Wysoka precyzja i wysoka wydajność: DFL7341 wykorzystuje technologię obróbki na sucho, nie wymaga czyszczenia i nadaje się do obróbki obiektów o słabej odporności na obciążenia. Szerokość rowka tnącego może być bardzo wąska, co pomaga skrócić ścieżkę cięcia. Dysk roboczy ma wysoką precyzję, dokładność liniowa osi X wynosi ≤0,002 mm/210 mm, dokładność liniowa osi Y wynosi ≤0,003 mm/210 mm, a dokładność pozycjonowania osi Z wynosi ≤0,001 mm. Zakres prędkości cięcia wynosi 1-1000 mm/s, a rozdzielczość wymiarowa wynosi 0,1 mikrona.

Zakres zastosowania: Urządzenie jest używane głównie do cięcia płytek krzemowych o maksymalnym rozmiarze nie większym niż 8 cali. Nadaje się do cięcia czystych płytek krzemowych o grubości 0,1-0,7 mm i wielkości ziarna większej niż 0,5 mm. Ślady cięcia po cięciu mają około kilku mikronów, a na powierzchni i tylnej stronie płytki nie występuje zapadnięcie się krawędzi ani uszkodzenie spowodowane stopieniem.

Parametry techniczne: System cięcia laserowego niewidocznego DFL7341 obejmuje podnośnik kasety, przenośnik, system wyrównywania, system przetwarzania, system operacyjny, wskaźnik stanu, silnik laserowy, chłodziarkę i inne części. Prędkość cięcia w osi X wynosi 1-1000 mm/s, rozdzielczość wymiarowa w osi Y wynosi 0,1 mikrona, a prędkość ruchu wynosi 200 mm/s; rozdzielczość wymiarowa w osi Z wynosi 0,1 mikrona, a prędkość ruchu wynosi 50 mm/s; zakres regulacji w osi Q wynosi 380 stopni.

Scenariusze zastosowań: DFL7341 nadaje się do przemysłu półprzewodnikowego, szczególnie w procesie pakowania chipów, co może zapewnić dokładność i stabilność pakowania chipów, zmaksymalizować potencjał wydajności chipa i poprawić wydajność produkcji. Podsumowując, maszyna tnąca DISCO DFL7341 odgrywa ważną rolę w przemyśle półprzewodnikowym i elektronicznym. Dzięki swojej wysoce precyzyjnej i wydajnej technologii cięcia zapewnia jakość i wydajność produkcji produktów.
