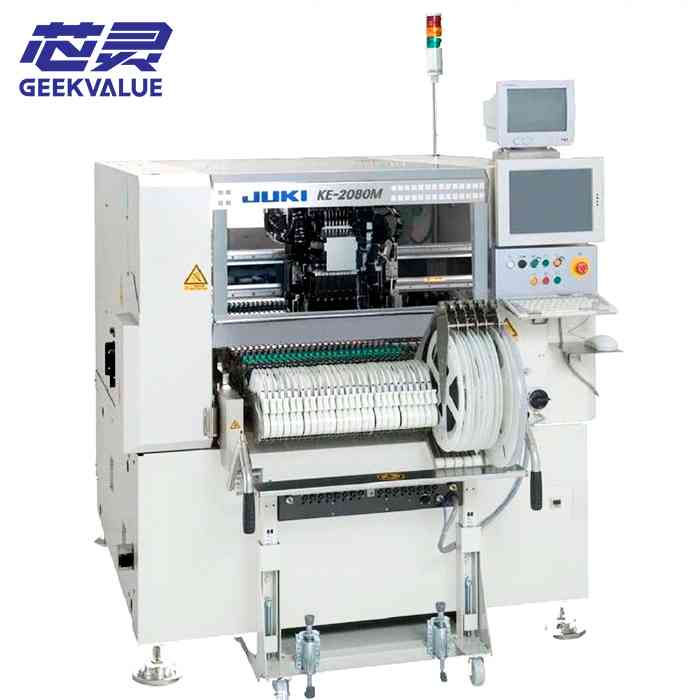

JUKI2080M SMT iekārta ir daudzpusīga, augstas precizitātes SMT iekārta, kas piemērota IC vai īpašas formas komponentu ar sarežģītu formu montāžai, un tai ir iespēja montēt mazus komponentus lielā ātrumā. Tas izmanto JUKI izstrādāto 6. paaudzes moduļu daudzfunkcionālo montāžas sistēmu, stiprina vispārējo attēlu atpazīšanas funkciju augstas precizitātes IC montāžai, un ir aprīkots ar lāzera atpazīšanas sistēmu un XY divu motoru piedziņu, lai nodrošinātu montāžas precizitāti un efektivitāti.
Tehniskie parametri
Pamatnes izmērs: atbalsta M substrātus (330250mm), L substrātus (410360mm), L-platuma substrātus (510360mm) un E substrātus (510460mm).
Komponentu augstums: atbalsta komponentus ar specifikācijām 6 mm, 12 mm, 20 mm un 25 mm.
Komponentu izmērs: piemērots 0402 (Britu 01005) mikroshēmām līdz 33,5 kvadrātveida komponentiem.
Komponentu izvietošanas ātrums: mikroshēmas komponenti var sasniegt 20 200 CPH (lāzera atpazīšana), IC komponenti var sasniegt 1 850 CPH (attēla atpazīšana).
Komponentu precizitāte: precizitāte ir 0,05 mm.
Barošana: trīsfāzu AC200-415V.
Nominālā jauda: 3KVA.
Gaisa spiediens: 0,5-0,05Mpa.
Aprīkojuma izmērs: 170016001455mm.
Svars: apmēram 1540 kg.
Pielietojuma joma un veiktspējas raksturlielumi
JUKI2080M izvietošanas iekārta ir piemērota augsta blīvuma izvietošanai, spēj apstrādāt no 0402 (Lielbritānijas 01005) mikroshēmām līdz 74 mm kvadrātveida komponentiem un pat neregulārām BGA un īpašas formas ierīcēm. Tam ir automātiska vizuālās apmācības funkcija, tā atbalsta automātisku sūkšanas pozīcijas korekciju, samazina ražošanas līnijas maiņas laiku un uzlabo komponentu sūkšanas un atpazīšanas uzticamību3. Turklāt JUKI2080M izmanto arī augstas izšķirtspējas lāzera centra atpazīšanas sistēmu (LNC60), kas spēj identificēt pat 0,4x0,2 mm lielus komponentus, ievērojami uzlabojot sīko komponentu montāžas uzticamību.
Rezumējot, JUKI2080M izvietošanas iekārta ir kļuvusi par ideālu izvēli SMT ražošanas līnijām ar augstu precizitāti, ātrgaitas izvietošanas iespējām un plašu pielietojumu klāstu.
