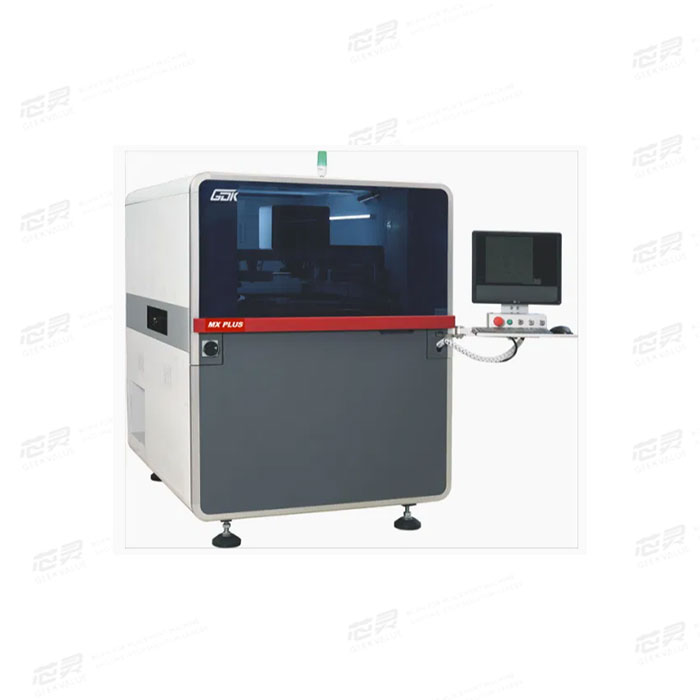

사용고속 연고 인쇄기, 템플릿 인쇄기, 실크스크린 인쇄기, Mx Plus
기본 정보.
모델 번호.
MX PLUS
생산 범위
제품 라인
유연한 생산
지능형 제조
인증
ISO，CE
자동화
자동화
애프터서비스
기술 지원, 유지 보수 서비스
최대 보드 크기(X X Y)
510mm X 510mm
최소 보드 크기(Y X X)
50mm X 50mm
인쇄 모드
단면 또는 양면 스크레이퍼 인쇄
인쇄 정밀도
15.0 마이크로미터
보증
1년 무상수리
운송 포장
나무 상자
사양
1140mm(길이) x 1450mm(너비) x 1480mm(높이), 약 1000kg
상표
GDK
생산지
중국 선전
HS 코드
8479899990
프로덕션 프로필:
MX PLUS 전자동 연고 인쇄기는 SMT의 고급 응용을 위한 제품으로 특히 01005 및 그 이하의 정밀판에 적용되며 더 나은 성형과 용접량을 가지고 있다.그것은 등받이로 놓을 수도 있고 한 대의 기계로 사용할 수도 있다.인쇄 범위는 510mmx510mm입니다.CE 인증서/인센티브 인증서/소프트웨어 작업 인증서/소프트웨어 엔지니어링 인증서/공인 인증서를 보유합니다.
기술 매개 변수:
기술 매개 변수:
| PCB 보드 운반 매개변수 | |
| 최대 보드 크기（X X Y） | 51cm x 510mm |
| 최소 보드 크기（X X Y） | 50mm x 50mm |
| PCB 두께 범위 | 0.4mm~6mm |
| PCB 꼬임 | ≤ 1% 대각선 |
| 최대 판재 무게 | 3Kg |
| PCB 에지 클리어런스 | 3mm로 구성 |
| PCB 하단 클리어런스 | 20mm |
| 송신기 속도 (최대) | 1500mm/s(최대) |
| 수송기 높이 | 900±40mm |
| 수송기 방향 | L-R，R-L，L-L，R-R |
| 전송 방식 | 단일 전송기 |
| PCB 클램프 방법 | PCB 두께 자동 조정 + 프로그래밍 가능한 탄성 사이드 클립 (옵션: 1. 가장자리 잠금 기판 압제, 2. 밑부분 전체 챔버 진공, 3. 하단 다점 국부 진공) |
| 지지 방식 | 자성 튜브 + 등 높은 블록.(옵션: 1. 진공 흡입, 2. 전용 가공소재 클램프) |
| 인쇄 매개변수 | |
| 인쇄 헤드 | 부동 지능형 인쇄 헤드 (독립형 직접 연결 모터 2개) |
| 템플릿 프레임 크기 | 470mm 길이 370mm ~ 737mm 길이 x 737mm 길이 |
| 최대 인쇄 면적（X X Y） | 51cm x 510mm |
| 스크레이퍼 재료 / 각도 | 스틸 스크레이퍼 / 고무 스크레이퍼(45 ° / 50 ° / 60 ° 인쇄 프로세스와 일치) |
| 러버 슬러지 길이 | 300mm+520mm(옵션 길이 200mm-550mm) |
| 스크레이퍼 높이 | 65±1mm |
| 고무줄 두께 | 0.25mm류 금강석 탄소 코팅 |
| 인쇄 모드 | 단면 또는 양면 스크레이퍼 인쇄 |
| 탈모 길이 | 0.02mm-12mm |
| 인쇄 속도 | 0~200mm/s |
| 인쇄 압력 | 0.5kg ~ 10kg |
| 스트로크 인쇄 | ±275mm(중심에서) |
| 세척 매개변수 | |
| 청소 시스템 | 1.세척액 분사 시스템 프로그래밍 가능;2. 건식, 습식 및 진공 모드 |
| 클렌징 지우개 길이 | 380mm+500mm(300mm, 450mm 옵션 가능) |
| 광학 시스템 | |
| 시야 | 8mm x 6mm |
| 인쇄대 범위 조정 | X： ±5.0mm，Y：±7.0mm，θ：±2.0° |
| 신탁 유형 | 표준 데이텀 유형 (원형, 삼각형, 사각형, 다이아몬드형, 십자형)(SMEMA 표준), 용접판/개구 |
| 시각 방법론 | 독립형 카메라, 위 / 아래 이미지 시각 시스템, 형상 일치 위치 |
| 성능 매개 변수 | |
| 기계가 반복성을 맞추다 | ±10.0mm @ 6초，Cpk≥2.0 |
| 전체 프로세스 반복성 | ±15.0mm@6초，Cpk≥2.0 |
| 코어 순환 시간 | 7.5초 (인쇄 및 청소 제외) |
| 제품 교체 시간 | <；5분 |
| 장치 | |
| 전원 공급 장치 | AC 220v±10%, 50/60HZ, 15A |
| 공기 공급 | 4~6kg/평방 센티미터 |
| 공기 소모량 | 약 5L/min |
| 운영 체제(OS) | Windows BanXP 밴드 옵션 Win Ban 7 밴드 및 밴드 WIN10) |
| 폼 팩터 크기 | 1220mm(가로) x 1480mm(가로) x 1530mm(가로)(램프, 모니터 및 키보드 불포함) |
| 기계 무게 | 약 1150kg |
| 사용자 권한 | 사용자마다 다른 권한 (지문 인식 입력 / 암호 입력) |
| 환경 온도 | 23±3°C |
| 상대 습도 | 45~70%RH4 |
우리의 강점
1. 우리는 제품의 품질에 대해 엄격한 검사 기준을 가지고 높은 표준의 공정 체계를 형성했습니다.
둘째, 우리는 매우 강한 가격 우위를 가지고 있으며, 절대적인 가격 우위는 고객의 가장 좋은 선택이다;
셋째, 우리의 경영 이념: "고객 최우선, 품질 1위"원리;
넷째, 우리는 대형 국제 브랜드급 대리상으로 여러 해 동안 고품질의 고객 자원을 축적했다;
다섯째, 우리는 글로벌 구매를 가지고 있으며, 거대한 수요는 구매 원가를 낮출 수 있다.더 많은 새로운 부품 공급으로 지속 가능한 공급과 가격 우위를 확보하십시오.
성공 경험치:
Xlin'；전 세계 30개국 고객사
우리는 고객이 전 세계에 많은 새 공장을 건설하는 것을 도왔다.
우리는 당신이 가장 신뢰할 수 있는 중국 파트너가 되기를 희망합니다.
