SIPLACEシーメンスパッチマシン仕様モデルSIPLACE X 3 S技術パラメータ

SIPLACE プレースメントマシン Xシリーズ プレースメントマシン (Simens シーメンス プレースメントマシン)

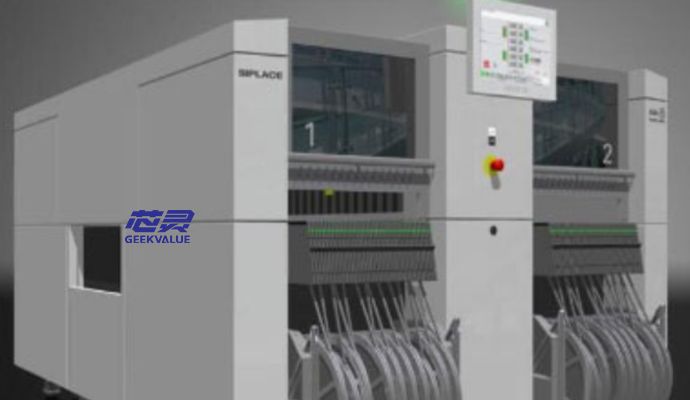

シーメンスパッチ貼付機SIPLACE X 3 S

1、機種：SIPLACE X3 S

2、カンチレバーの数：3

3、IPC速度：78100 cph

4.SIPLACEベンチマーク評価：94500 cph

5.理論回転数：127875回転/時間

6.機械サイズ：1.9 x 2.3 m

7、取り付けヘッドの特徴：MultiStar

8、部品範囲：01005-50 x 40 mm

取り付け精度：±41μm/3σ（C& ; P）±34μm/3Σ（P&P）

角度精度：±0.4°/3 s（C& ; P）±0.2°/3 s

11、最大ユニット高さ：11.5 mm

12.配置力：1,0-10ニュートン

13.コンベヤベルトタイプ：モノレール、フレキシブルダブルレール

14.コンベアモード：非同期、同期

15、PCBフォーマット：50 x 50 mm-850 x 560 mm

16、PCB厚さ：0、3-4、5 mm（その他の寸法は要求に応じてカスタマイズ可能）

17、PCB重量：最大3 kg

18.部品の供給と供給

19.給線容量：160 8 mmX給線モジュール

20.フィーダモジュールのタイプ：

SIPLACEコンポーネントカート、SIPLACEマトリクストレイフィーダ（MTC）、ワッフルトレイ（WPC 5/WPC 6）、

JTF-S/JTF-MSIPLACE、Xフィーダ、トレイ、振動管、振動フィーダ、カスタムOEMフィーダモジュール

21.集荷率：≥99.95%

22、DPM速度：≦3 dpm

23.照度：6段階照度

24.備考：機械サイズ、設備本体のみに適用

PCBフォーマット: 拡張I/Oレールによりボード長は最大850mmまで可能
