Han's High Power Laser HLD Series

Ítarleg greining á HAN'S HLD Series laserum

I. Staðsetning vöru

HAN'S HLD Series er hágæða blendingur leysitækjaröð sem hleypt er af stokkunum af HAN'S LASER. Það sameinar tæknilega kosti trefjaleysis og hálfleiðara leysis og er hannað fyrir iðnaðar-gráðu þykkt málmvinnslu og endurskinsefnisvinnslu.

2. Kjarnabreytur og tæknilegir eiginleikar

1. Grunnbreytur frammistöðu

Færibreytur HLD röð dæmigerðar upplýsingar

Laser gerð Trefja + hálfleiðara blendingur örvun

Bylgjulengd 1070nm±5nm (sérsniðið)

Aflsvið 1kW-6kW (mörg gír valfrjálst)

Geislagæði (BPP) 2,5-6mm·mrad

Mótunartíðni 0-20kHz (ferningsbylgjustillanleg)

Rafræn skilvirkni >35%

2. Kjarnakostir blendingstækni

Samvinnuútgangur með tveimur geislum:

Trefjaleysir: Veitir hágæða geisla (BPP≤4)

Hálfleiðara leysir: eykur stöðugleika bráðna laugar (fyrir efni sem endurspeglar mikið)

Greindur stillingarskipti:

Hrein trefjastilling (nákvæm klipping)

Hybrid stilling (þykk plötusuðu)

Hrein hálfleiðarastilling (yfirborðshitameðferð)

Afljöfnun í rauntíma:

±1% aflstöðugleiki (með lokuðu lykkju skynjara endurgjöf)

3. Kerfisarkitektúr og nýstárleg hönnun

1. Vélbúnaðarsamsetning

Tvöföld leysivél:

Trefjaleysiseining (IPG ljóseindauppspretta tækni)

Bein hálfleiðara leysir fylki (Hanzhixing einkaleyfi)

Hybrid sjónleiðakerfi:

Bylgjulengdartengi (tap <3%)

Aðlagandi fókushaus (brennivídd 150-300 mm stillanleg)

Greindur stjórnkerfi:

Iðnaðar PC+FPGA rauntímastýring

Styðjið OPC UA/EtherCAT

2. Samanburður á vinnuaðferðum

Mode Geislaeiginleikar Dæmigert forrit

Trefjaráðandi háttur BPP=2,5 Nákvæmniskurður úr ryðfríu stáli

Hybrid ham BPP=4+Háður hitastöðugleiki Kopar og ál ósvipuð málmsuðu

Hálfleiðarahamur BPP=6+djúpt í gegn 10mm djúpbræðslusuðu úr kolefnisstáli

IV. Dæmigert iðnaðarforrit

1. Vinnsla á erfiðum efnum

Mjög endurkastandi málmar:

Koparplötusuðu (3mm þykk án svitahola)

Suðu á rafhlöðubakka úr áli (aflögun <0,1 mm)

Ofurþykkar plötur:

20mm kolefni stál einu sinni klippa og móta

Vinnsla með þykkri plöturóp fyrir skip

2. Ný orka og rafmagn

Rafhlaða:

4680 rafhlöðuskeljarsuðu (lokið á nokkrum sekúndum)

Samsett suðu úr kopar og áli

Rafeindatækni:

IGBT mát umbúðir

Skurðvirkur skurður á riðlinum

3. Sérstök framleiðsla

Verkfræðivélar vökva loki líkami suðu

Járnbrautarviðgerðir á boggi

Kjarnorkuvera leiðsla lokun suðu

V. Greining samkeppnisforskots

Aðlögunarhæfni efnis:

Vinnsluhraði kopar/áls er 30% hærri en hreinn trefjaleysir

6kW líkan getur unnið 25mm þykkt kolefnisstál (hefðbundið 8kW krafist)

Bylting í orkunýtingu:

Orkunotkun minnkar um 15-20% í tvinnstillingu

Snjöll biðstöð orkunotkun <500W

Sveigjanleiki ferli:

Eitt tæki getur náð að klippa/suðu/slökkva

Stuðningur við púls / stöðugt / mótað úttak

Iðnaðaráreiðanleiki:

Lykilhluti MTB F>60.000 klst

Verndarstig IP54 (leysirhaus)

VI. Líkamlegir eiginleikar og uppsetning

Útlitshönnun:

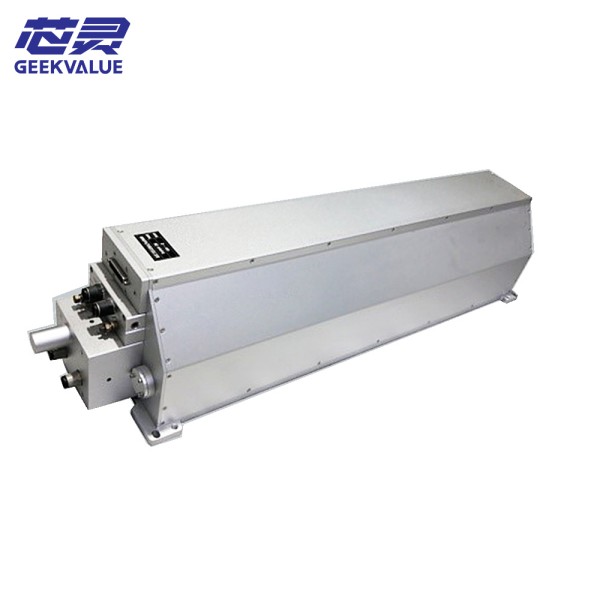

Laser höfuð: silfur anodized ál hús (stærð 400×300×200mm)

Rafmagnsskápur: 19 tommu venjulegur rekki

Viðmótskerfi:

Ljósleiðaraviðmót: QBH/LLK valfrjálst

Krafa um vatnskælingu: 5-30 ℃ vatn í hringrás (rennsli ≥15L/mín.)

Valfrjálsar einingar:

Sjónræn staðsetningarkerfi (innbyggt CCD)

Plasma eftirlitseining

Fjargreiningareining

VII. Samanburður við svipaðar vörur

Samanburðarhlutir HLD-4000 Hreinir trefjar 6kW Hreinir hálfleiðari 4kW

Suðuhraði koparplötu 8m/mín 5m/mín 3m/mín

Skurðargeta þykk plötu 25mm 20mm 15mm

Orkunotkunarhlutfall 1,0 1,2 0,9

Tækjakostnaður

VIII. Tillögur um val

Veldu helst HLD seríuna þegar þú þarft að:

Skiptu oft um vinnslu mismunandi málmefna

Miklar ferlikröfur fyrir efni sem endurspeglast eins og kopar/ál

Takmarkað framleiðslulínurými en þörf er á fjölvirkri samþættingu

Ráðlagt aflval:

HLD-2000: Hentar fyrir nákvæmni vinnslu undir 3 mm

HLD-4000: Almenn aðalgerð

HLD-6000: Notkun á þykkum plötum fyrir þungaiðnað

Þessi röð leysir farsællega mótsögnina milli gæða og skilvirkni í afkastamikilli leysivinnslu með hybrid örvunartækni og hentar sérstaklega vel fyrir hágæða framleiðslusvið eins og ný orkutæki og þungar vélar.
